Beschreibung
Produktübersicht

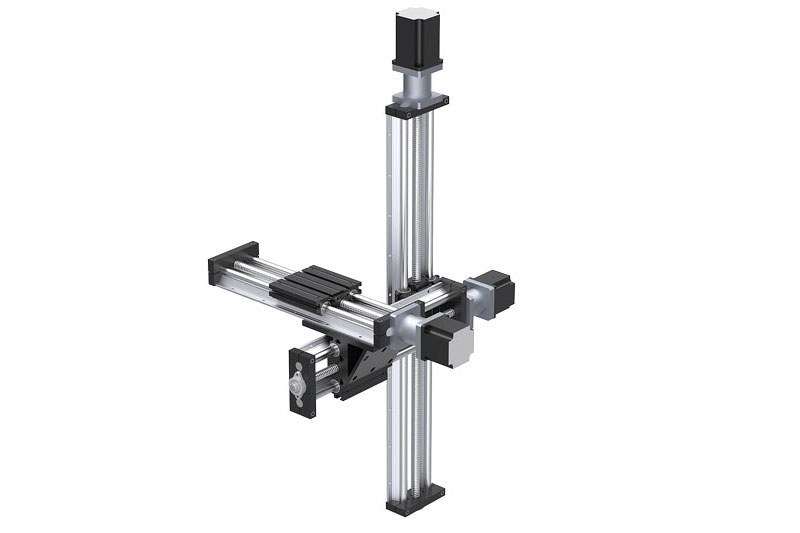

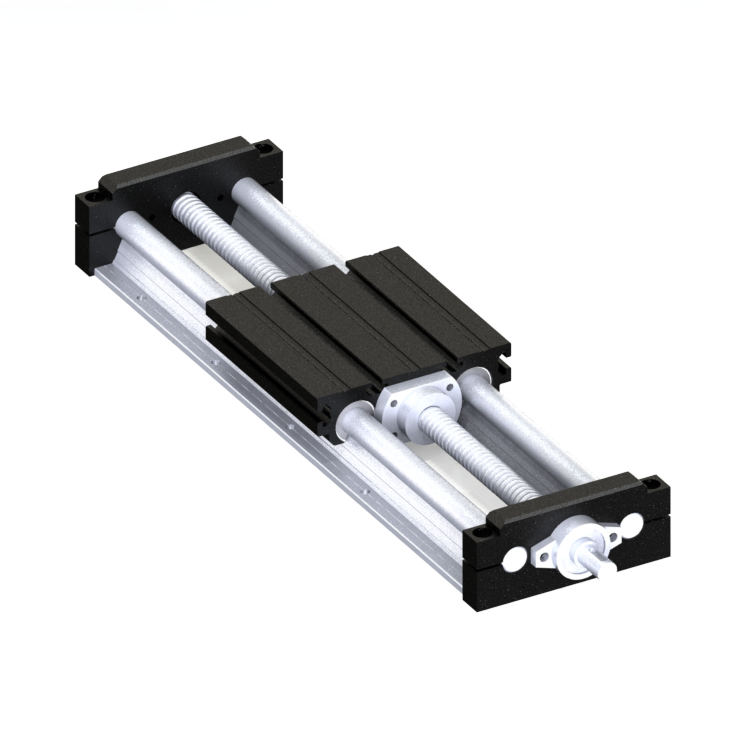

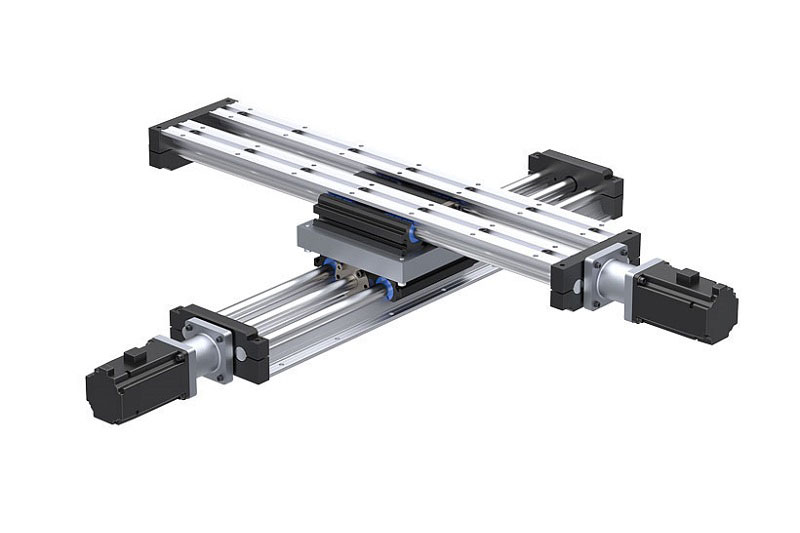

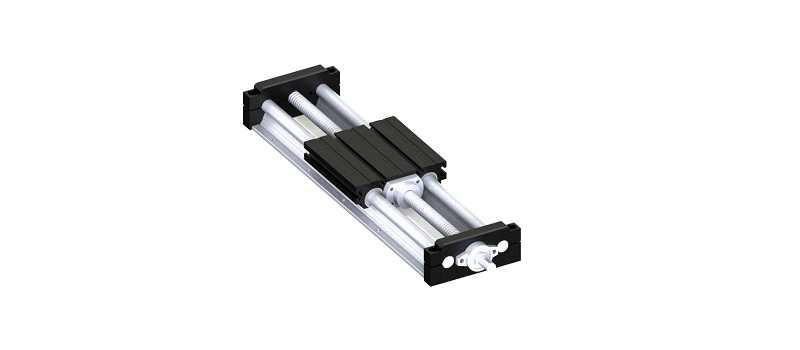

Das Ø16-DKVM-Modul ist für Anwendungen mit begrenztem Bauraum und geringer Belastung ausgelegt. Typische Einsatzfelder sind horizontale Maschinenachsen und Automatisierungslinien.
Antriebsausführungen
Die Varianten mit DKM- oder Gten-Spindel sind Kugelgewindeausführungen. Artikel 5.02.02.130130.03.1500 ist eine separate Trapezspindel-Ausführung mit 16x04-Spindel.

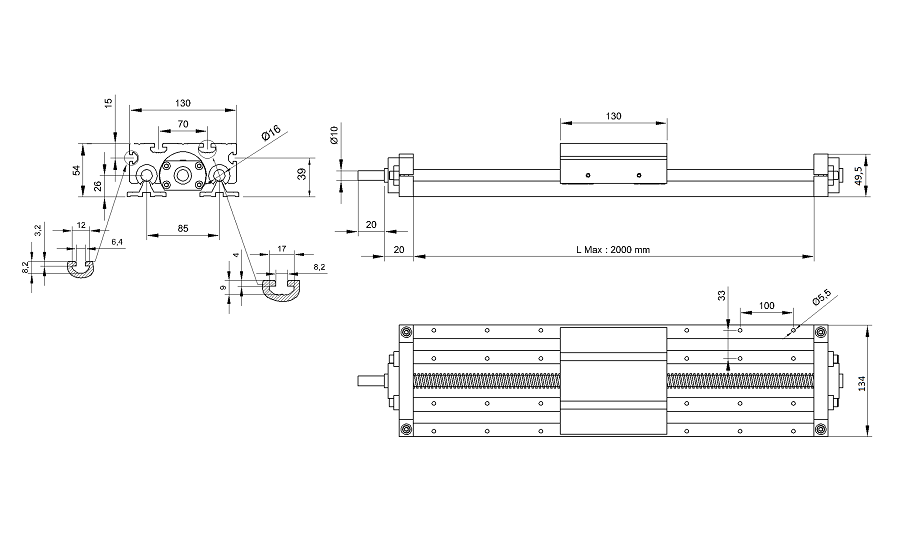

Gemeinsame technische Daten
| Plattenlänge | 130 mm |
|---|---|
| Linearführung | Ø16 CF53 h7 |
Varianten
| Artikelcode | Spindel | Ausführung | max. Geschwindigkeit |
|---|---|---|---|
| 5.02.02.130130.03.0500 | 16x05 | DKM Kugelgewinde | 0,12 m/s |
| 5.02.02.130130.03.1000 | 16x05 | Gten Kugelgewinde | 0,12 m/s |
| 5.02.02.130130.03.1500 | 16x04 | Trapezspindel | 0,11 m/s |
| 5.02.02.130130.03.2000 | 16x16 | DKM Kugelgewinde | 0,42 m/s |
| 5.02.02.130130.03.2500 | 16x16 | Gten Kugelgewinde | 0,42 m/s |
Hinweise zur Produktauswahl
Kugelgewinde- und Trapezspindelvarianten unterscheiden sich im Antriebsprinzip und sind entsprechend der Anwendung auszuwählen.
