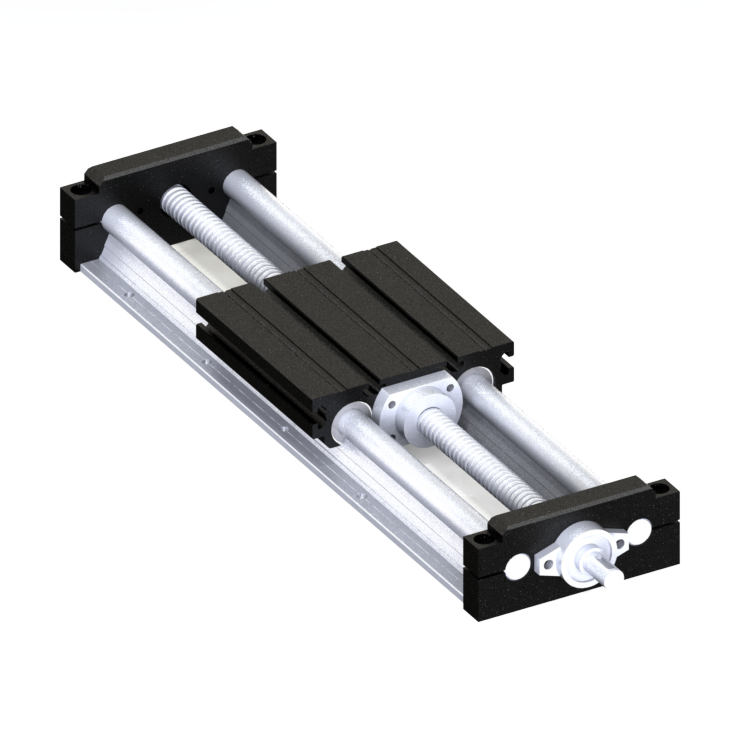

Ø 20 Dkvm Modul

Spindelgetriebenes DKVM-Modul mit Ø20-CF53-h7-Führung für Maschinen- und Automatisierungsanwendungen. Die Baureihe umfasst Kugelgewindeausführungen mit 20x05 oder 20x20 sowie eine eigenständige Trapezspindelvariante 20x04.

Direkte Produktanfrage

Informationen zu diesem Produkt anfragen

Teilen Sie uns Ihre gewünschte Ausführung, Maße oder offene Fragen mit.

Produkt Ø 20 Dkvm Modul Art.-Nr. 5.2.05.150150.3.05.2-1

Name * Unternehmen E-Mail * Telefon Gewünschte Ausführung oder Frage *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Angaben zur Bearbeitung der Anfrage zu. *

Oder direkt: +49 (0) 30 789 039-46

Artikelnummer: 5.2.05.150150.3.05.2-1 Kategorie: DKVM Baureihe

Beschreibung

Produktübersicht

Das Ø20-DKVM-Modul ist für lineare Bewegungsaufgaben im Maschinenbau und in der Automatisierung vorgesehen. Bei den Kugelgewindevarianten stehen zwei Steigungen und damit unterschiedliche maximale Bewegungsgeschwindigkeiten zur Wahl.

Antriebsausführungen

Die Ausführungen DKM und Gten verwenden Kugelgewindespindeln. Artikel 5.02.02.150150.03.1500 ist eine separate Trapezspindel-Ausführung mit 20x04-Spindel.

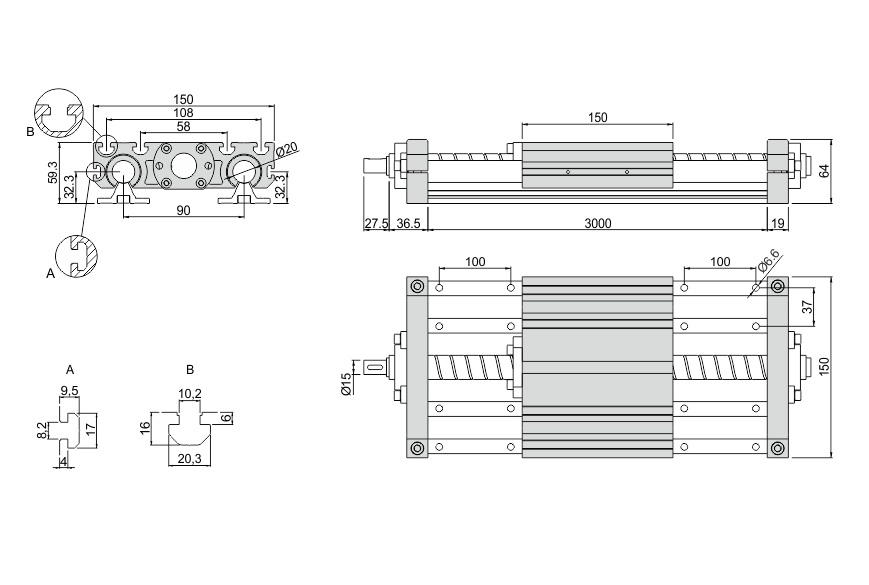

Gemeinsame technische Daten

Plattenlänge	150 mm
Linearführung	Ø20 CF53 h7

Varianten

Artikelcode	Spindel	Ausführung	max. Geschwindigkeit
5.02.02.150150.03.0500	20x05	DKM Kugelgewinde	0,13 m/s
5.02.02.150150.03.1000	20x05	Gten Kugelgewinde	0,13 m/s
5.02.02.150150.03.1500	20x04	Trapezspindel	0,12 m/s
5.02.02.150150.03.2000	20x20	DKM Kugelgewinde	0,52 m/s
5.02.02.150150.03.2500	20x20	Gten Kugelgewinde	0,52 m/s

Hinweise zur Produktauswahl

Die Tabellenwerte sind maximale Bewegungsgeschwindigkeiten. Für die Auslegung müssen Spindelart, Steigung, Einbaulage und die tatsächlichen Kräfte und Momente gemeinsam geprüft werden.

Zusätzliche Informationen

Spindelabmessung	20x05, 20x04, 20x20
Spindelausführung	DKM, Gten, Trapez
Induktionswelle	Ø20 CF53 h7
Plattenlänge	150 mm
Profilabmessung	Ø 20
Maximaler Hub	3000 mm
Preiseinheit	Hub (mm)
