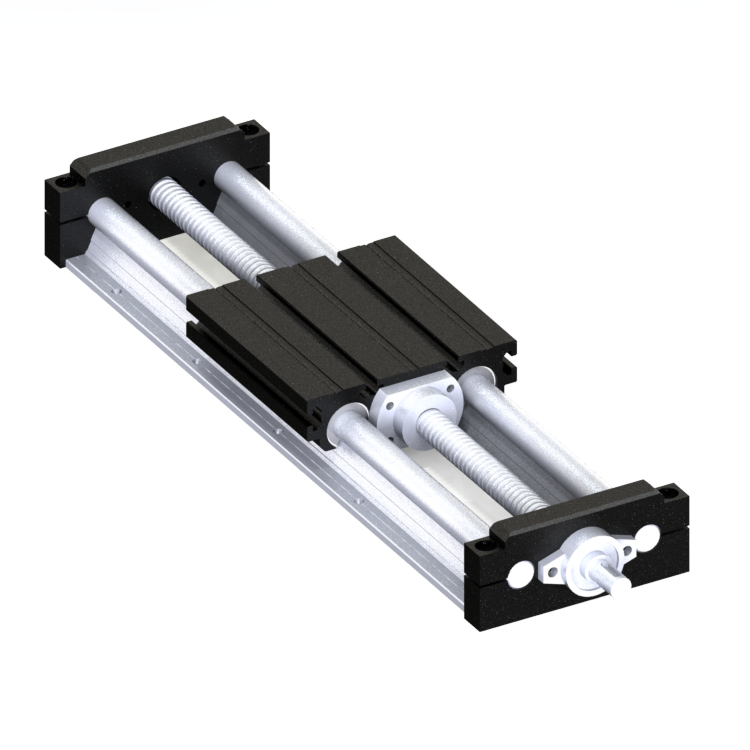

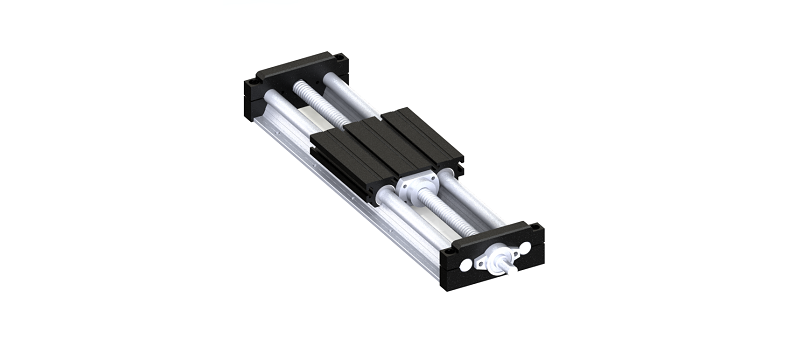

Ø 25 Dkvm Modul

Kugelgewindetriebenes DKVM-Modul mit Ø25-CF53-h7-Führung für Maschinenbauanwendungen mit erhöhten Anforderungen an Momentaufnahme und Positionierung. Sechs Varianten decken die Spindeln 25x05, 25x10 und 25x25 von DKM oder Gten ab.

Direkte Produktanfrage

Informationen zu diesem Produkt anfragen

Teilen Sie uns Ihre gewünschte Ausführung, Maße oder offene Fragen mit.

Produkt Ø 25 Dkvm Modul Art.-Nr. 5.2.05.175175.3.08.2-1

Name * Unternehmen E-Mail * Telefon Gewünschte Ausführung oder Frage *

Ich habe die Datenschutzerklärung gelesen und stimme der Verarbeitung meiner Angaben zur Bearbeitung der Anfrage zu. *

Oder direkt: +49 (0) 30 789 039-46

Artikelnummer: 5.2.05.175175.3.08.2-1 Kategorie: DKVM Baureihe

Beschreibung

Produktübersicht

Das Ø25-DKVM-Modul nutzt einen Kugelgewindetrieb und ist für Maschinenbauanwendungen mit höheren Anforderungen an Belastung, Moment und Positionierung ausgelegt. Die drei verfügbaren Spindelsteigungen ermöglichen unterschiedliche maximale Bewegungsgeschwindigkeiten.

Typische Anwendungen

Ein typisches Einsatzfeld sind Maschinenbaulinien mit mittlerer Belastung.

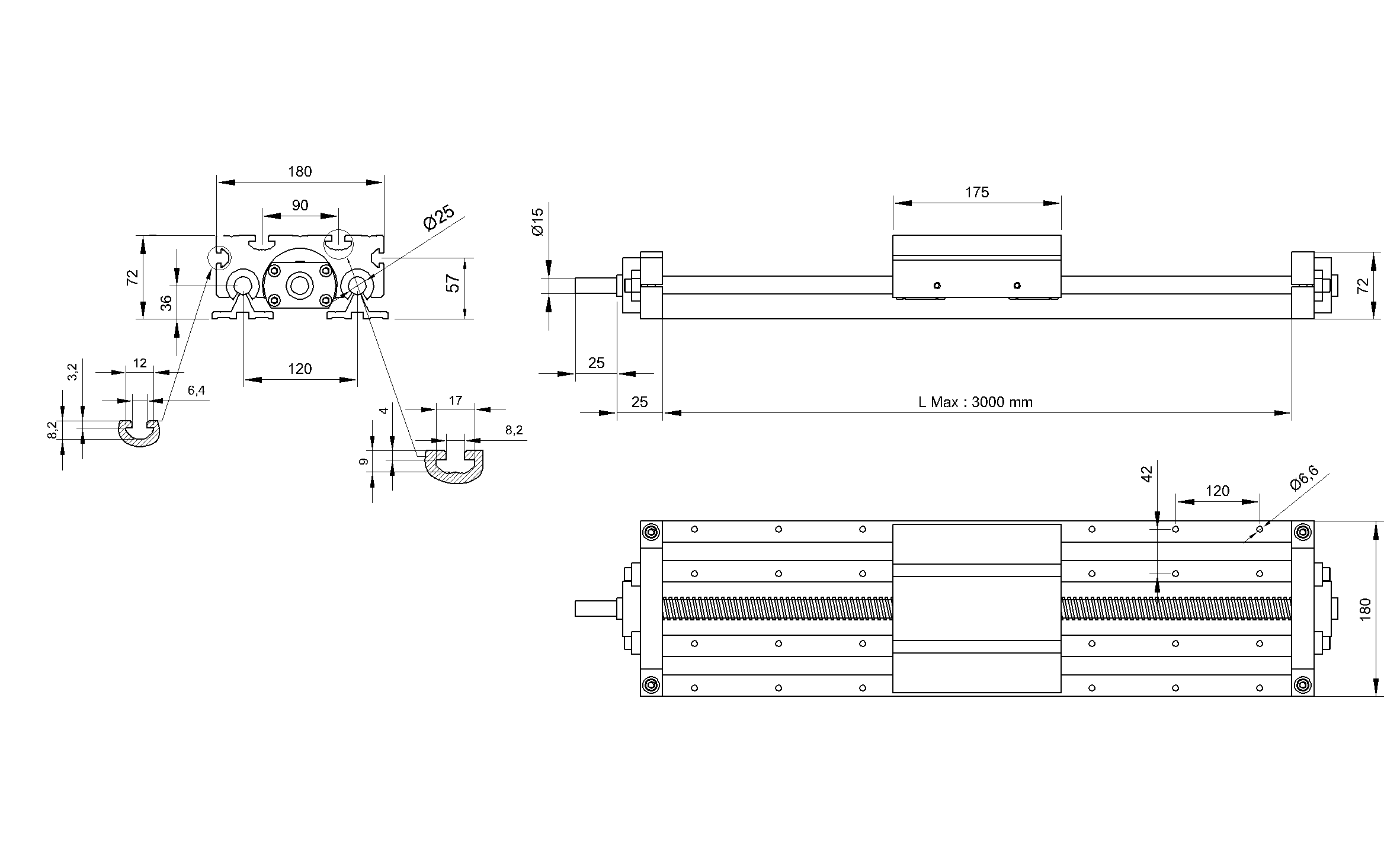

Gemeinsame technische Daten

Plattenlänge	175 mm
Linearführung	Ø25 CF53 h7

Varianten

Artikelcode	Spindel	Spindelmarke	max. Geschwindigkeit
5.02.02.175175.03.0500	25x05	DKM	0,17 m/s
5.02.02.175175.03.1000	25x05	Gten	0,17 m/s
5.02.02.175175.03.1500	25x10	DKM	0,34 m/s
5.02.02.175175.03.2000	25x10	Gten	0,34 m/s
5.02.02.175175.03.2500	25x25	DKM	0,85 m/s
5.02.02.175175.03.3000	25x25	Gten	0,85 m/s

Hinweise zur Produktauswahl

Spindelsteigung und Spindelausführung sind zusammen mit der Einbaulage sowie den realen Kräften und Momenten auszuwählen.

Zusätzliche Informationen

Spindelabmessung	25x05, 25x10, 25x25
Spindelausführung	DKM, Gten
Induktionswelle	Ø25 CF53 h7
Plattenlänge	175 mm
Maximaler Hub	3700 mm
Preiseinheit	Hub (mm)
