Beschreibung
Produktübersicht

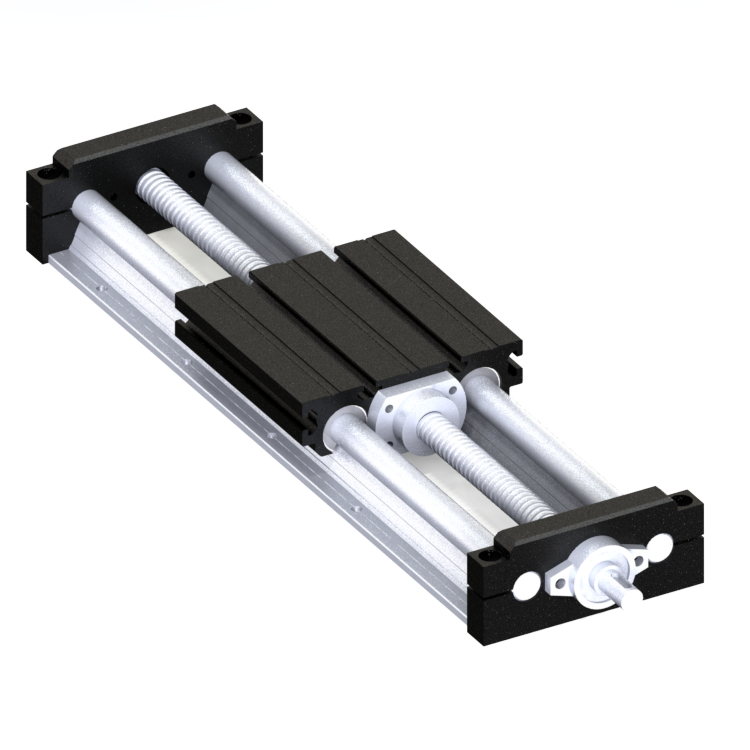

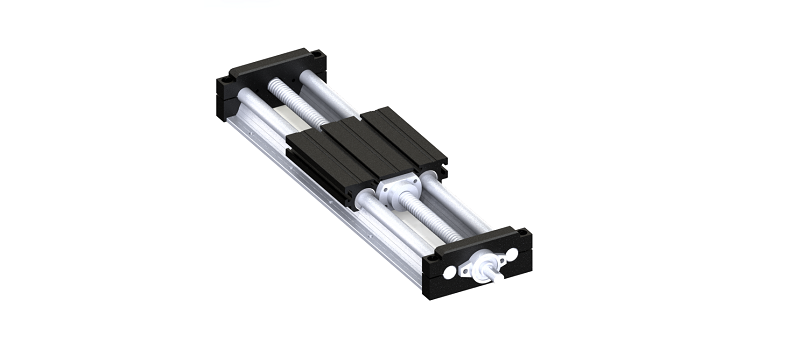

Das Ø30-DKVM-Modul ist für Anwendungen mit hohen Anforderungen an Momentaufnahme und Positionierung ausgelegt. Der große Kugelgewindespindel-Durchmesser reduziert Durchbiegung und Verformung.
Typische Anwendungen

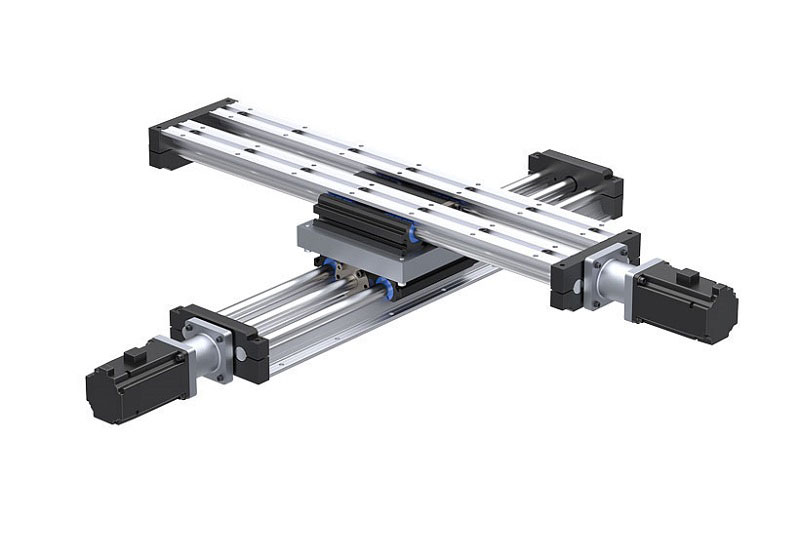

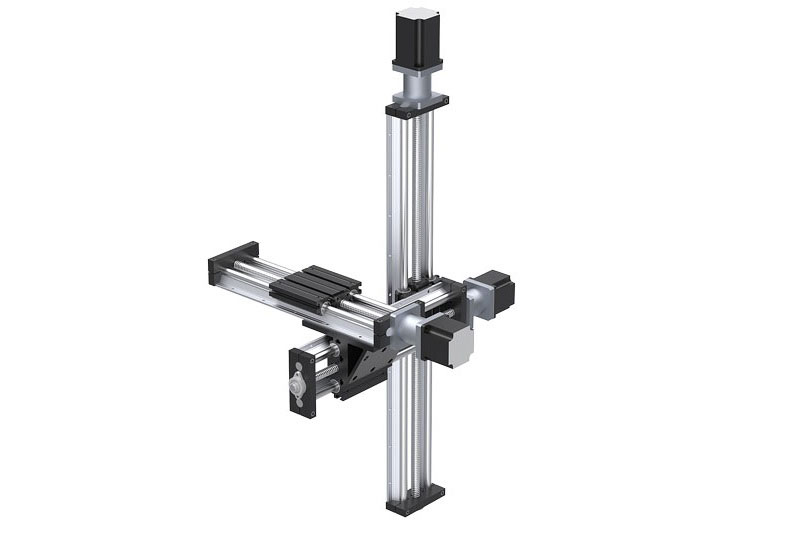

Typische Einsatzfelder sind schwere Maschinen und Anlagen.

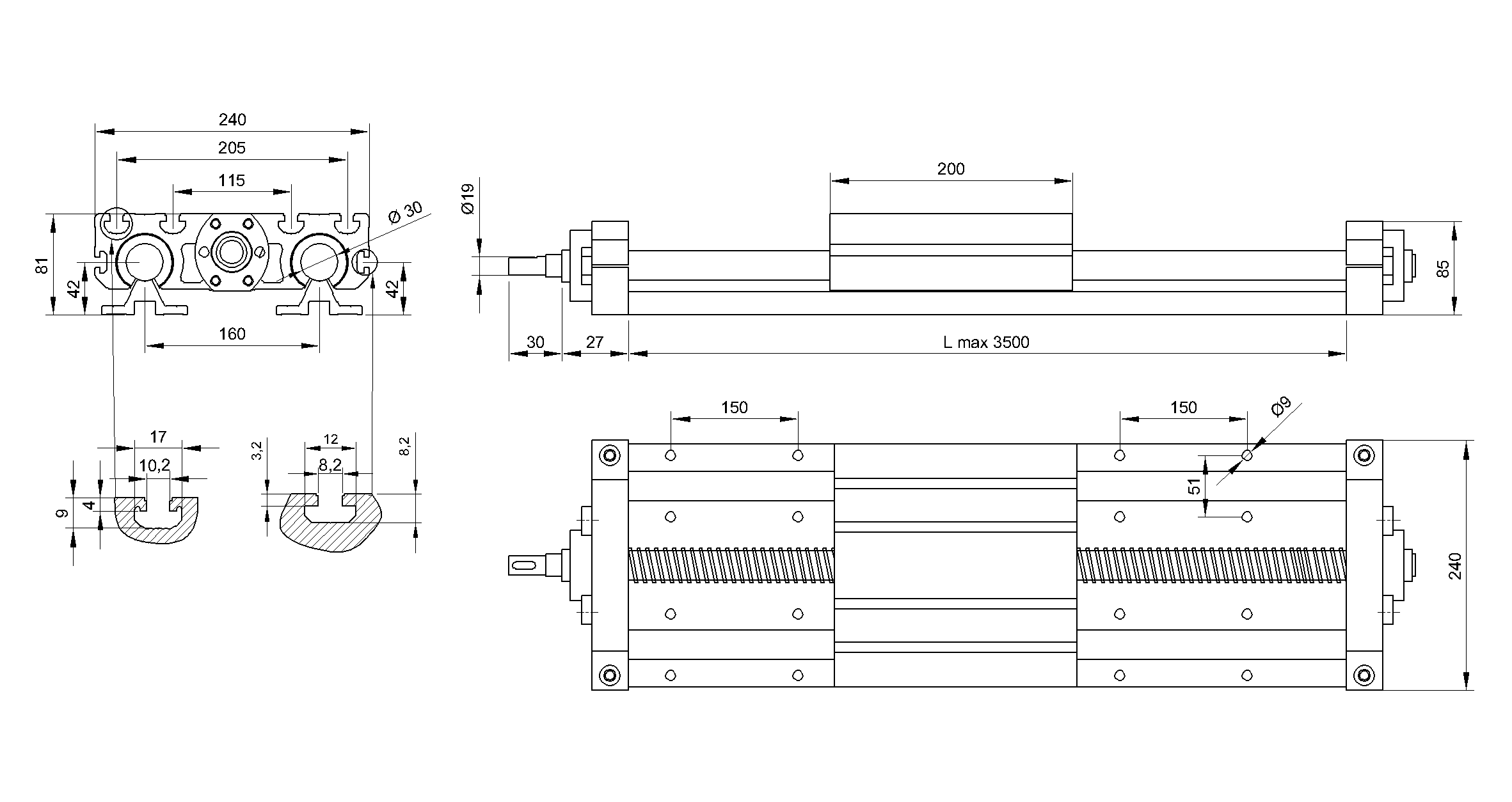

Gemeinsame technische Daten
| Plattenlänge | 200 mm |
|---|---|
| Linearführung | Ø30 CF53 h7 |
Varianten
| Artikelcode | Spindel | Spindelmarke | max. Geschwindigkeit |
|---|---|---|---|
| 5.02.02.400240.03.0500 | 32x05 | DKM | 0,21 m/s |
| 5.02.02.400240.03.1000 | 32x05 | Gten | 0,21 m/s |
| 5.02.02.400240.03.1500 | 32x10 | DKM | 0,40 m/s |
| 5.02.02.400240.03.2000 | 32x10 | Gten | 0,40 m/s |
Hinweise zur Produktauswahl
Für die technische Auswahl sind Spindelsteigung, Einbaulage sowie die tatsächlichen Kräfte und Momente der Anwendung zu prüfen.
