Beschreibung
Produktübersicht

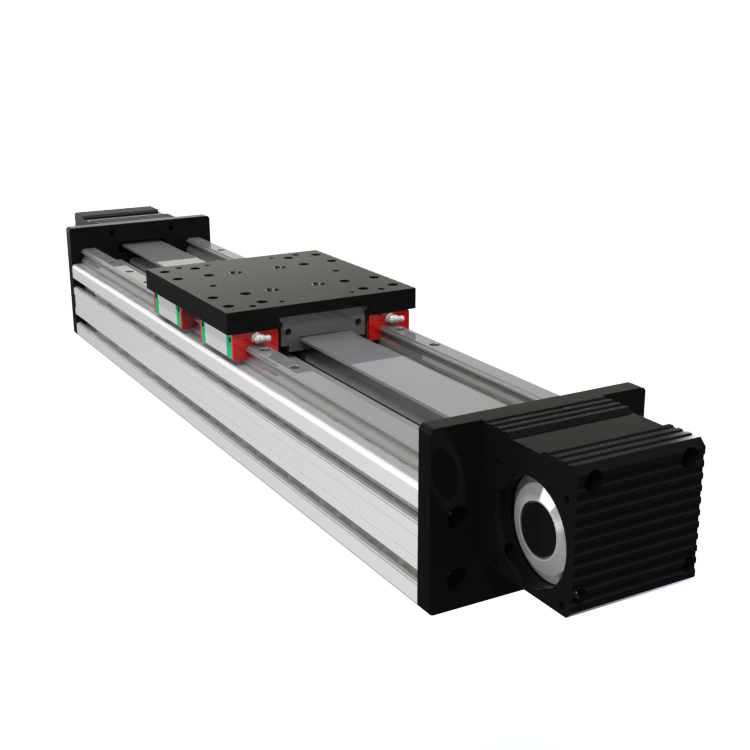

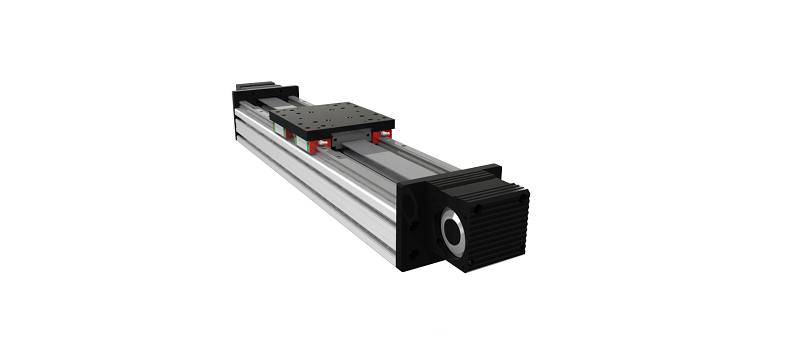

Das Modul besitzt einen 90x180-Aluminiumkörper aus 6063 T5 und zwei Linearführungen. Es eignet sich für Anwendungen mit hohen Lasten und Momenten sowie für schnelle, präzise und geräuscharme Bewegungen.
Varianten
| DMS-Ausführung | GHR20, Artikelnummer 5.03.05.090180.01.0500 |
|---|---|
| THK-Ausführung | HSV20, Artikelnummer 5.03.05.090180.01.1000 |
Technische Daten

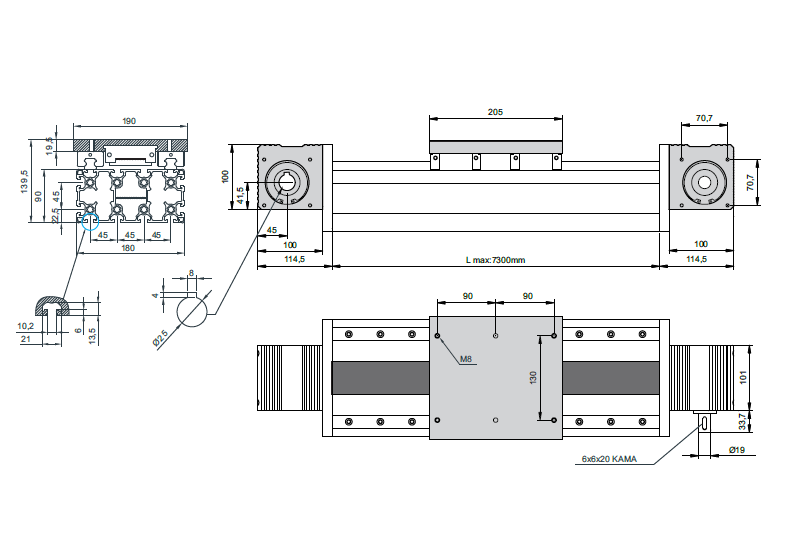

| Plattenmaß | 205 mm |
|---|---|
| Zahnriemen | 8M50, Teilung 8 mm |
| Weg pro Umdrehung | 192 mm |
| Positionierwert | 0,1 mm |
| Maximale Geschwindigkeit | 5 m/s |
Typische Anwendungen

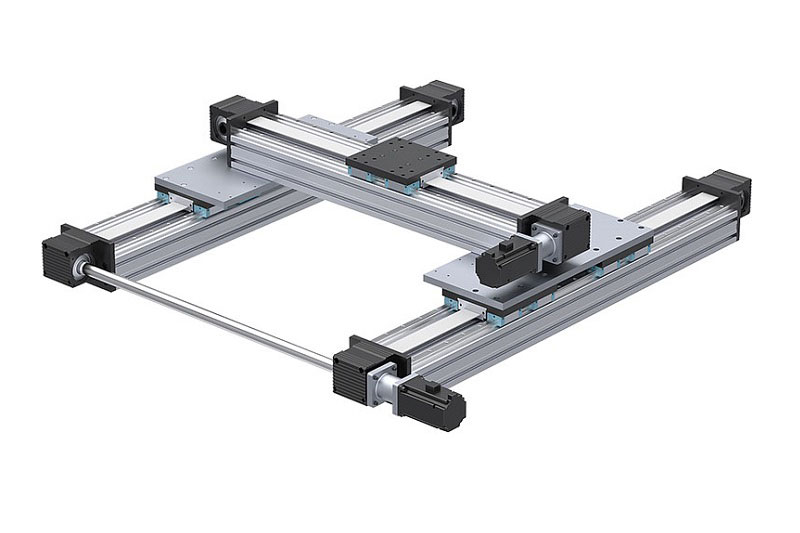

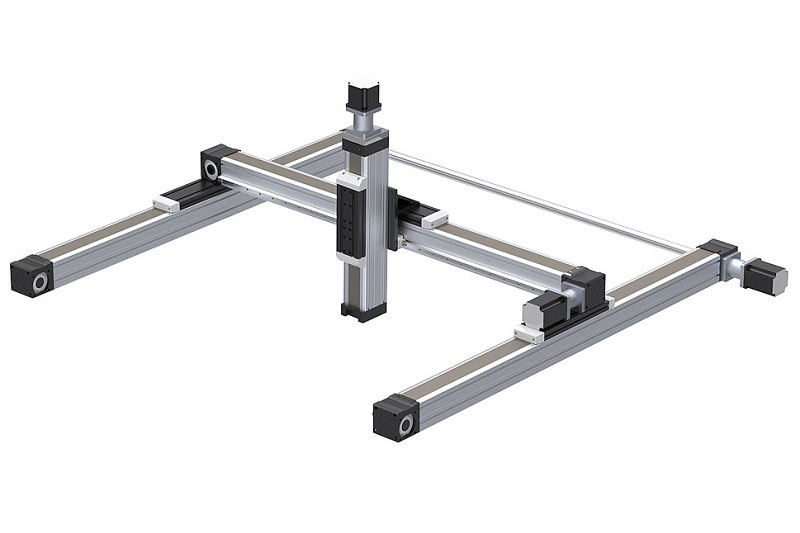

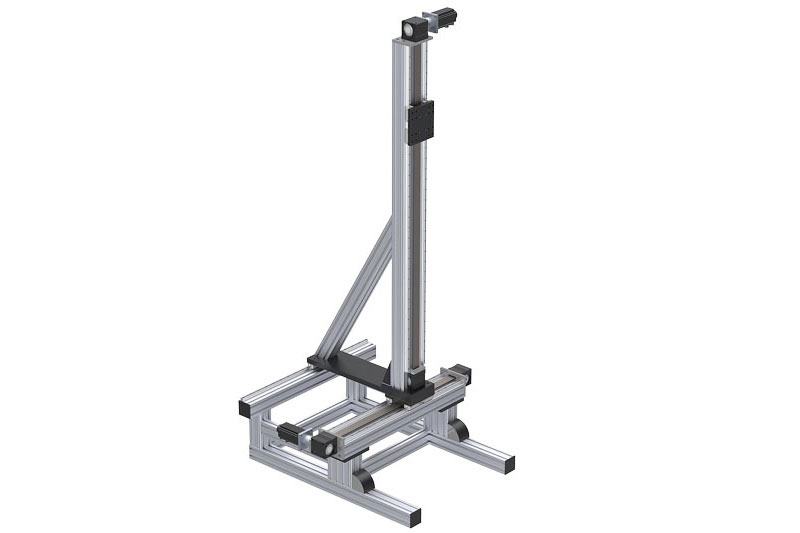

Typische Anwendungen sind CNC-Systeme, schwere Maschinen und Roboterachsen.
Auswahl und Auslegung
Führungsausführung sowie reale Lasten, Momente und Positionieranforderungen sind für die konkrete Achse zu prüfen.
